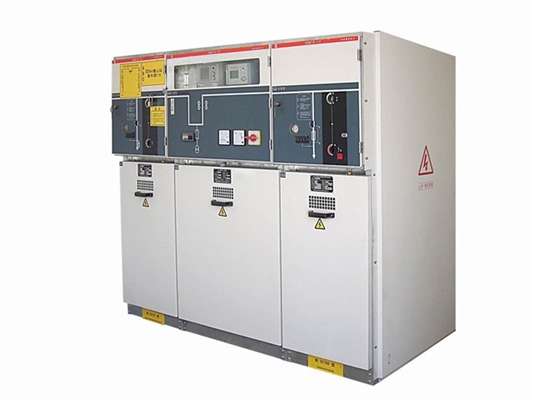

HXGN-12(L)型單元式交流金屬封閉環網開關設備(以下稱環網柜)是我廠引進ABB先進技術并按照國內城網建設和改造及農網的要求而自行設計、研制的新一代高壓電器產品。HXGN-12(L)型單元式交流封閉金屬環網開關設備,適用于交流50Hz、12kV的電力網絡中,作為電能的接受和分配之用。經嚴格的型式試驗和試運行考核,各項技術性能指標全部達到IEC298和GB3906標準。

環網柜的主開關、操作機構及元器件采用ABB公司原裝HAD/US型SF6斷路器或VD4-S型真空斷路器,也可配我廠生產的ZN18-12S型真空斷路器,其操作方式分為手動、電動兩種。柜體采用進口敷鋁鋅板經數控機床加工后鉚接而成,防護等級達到IP3X,并有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量輕、外形美觀、操作簡便、壽命長、性能好、無污染、少維護等極其顯著的特點。

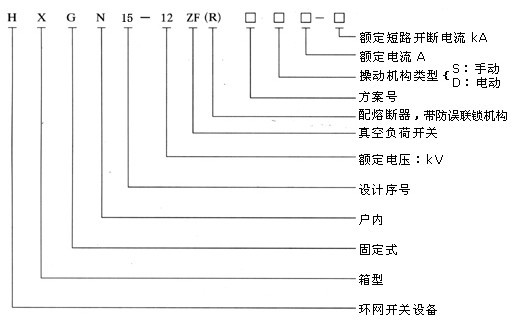

1. 海拔不超過1000m；

2. 周圍空氣溫度:上限+40℃，下限-25℃；

3. 相對濕度:日平均值不大于95%,月平均值不大于90%；

4. 周圍空氣不受腐蝕性氣體或可燃性氣體、水蒸氣等明顯污染；

5. 無經常性的劇烈振動。

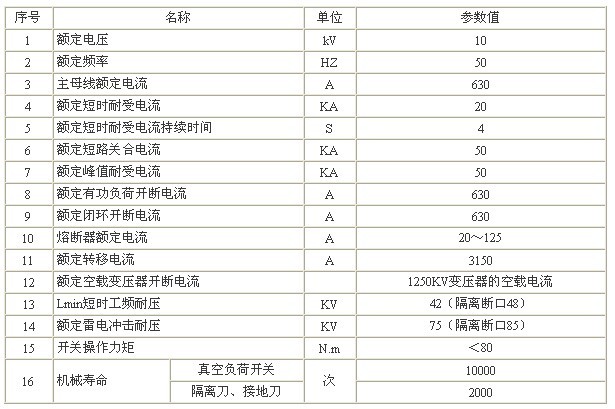

1. 柜體結構環網柜柜體采用2mm厚敷鋁鋅板鉚接成型,柜后板有二處壓力釋放孔,其一是針對電纜室,另外一個則針對負荷開關/母線室。此結構能夠最大限度地保障人身安全和運行設備的可靠。

2. 各間隔小室

①母線室母線室位于柜的頂部并連接相鄰開關柜。

②負荷開關是獨立單元,內部充以SF6氣體。

③電纜室大約75%空間是用于電纜連接、熔斷器、接地開關和P.T安裝。

④機構小室與聯鎖小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、帶電顯示器和聯鎖。

⑤低壓箱低壓箱在柜的頂部,是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達單元。

⑥斷路器室一個斷路器(SF6或真空)能置于負荷開關之下方。

3. 壓力釋放

A.上面的壓力釋放上面是用于釋放母線和負荷開關室內部電弧事故時產生的氣體壓力。

B.下面的壓力釋放下面是用于釋放電纜小室內部電弧事故時產生的氣體壓力
