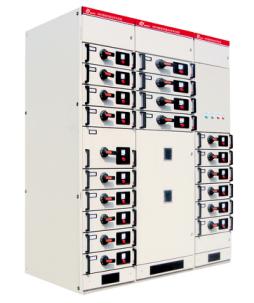

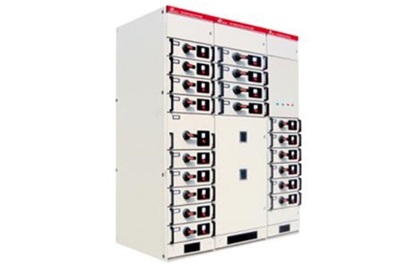

MNS—L型低壓抽出式開關設備(以下簡稱“開關柜”)是我公司在MNS基礎上自主研發的產品，為工廠組裝式低壓開關柜裝置，技術標準符合IEC439—1、VDE660、PART500、BS5486、PARTl、UTC63-410。作為船用的還符合Lioyd’s Registe船用標準。

MNS—L系列低壓開關柜包括固定技術和抽屜技術。本手冊是專為抽屜式產品而編制。它主要由(PC)動力中心柜、(MCC)馬達控制中心柜和功率因數自動補償柜組成。

MNS—L系統能適應各種供電配電的需要，能廣泛用于陸用、電站、核電站、船用、石油平臺等各種工礦企業配電系統。

a、結構：框架結構采用鋼板沖壓彎制成形，通過特殊的連接方式使結構具有較高的強度和較好的接地連續性。

b、通用性：實行模數化設計，以E=25nlm為模數的C型型材能滿足各種形式的組合，可分別組成保護、操作、控制、配電、測量等標準單元。

c、技術性能：主要參數達到當代國際技術水平。

d、互換性：功能單元可以整體裝卸，并且相同規格的功能單元具有互換性。

e、安全性：大量采用高強度阻燃型工程塑料組件，有效加強防護安全性能。

f、靈活性：可與MLS產品連屏或PC柜與MCC柜混合裝在同一柜內，MCC柜可組合成單面操作柜和雙面操作柜。

g、可靠性：具有理想的熱循環散熱效果，使供配電質量得到保證。

a、周圍空氣溫度不高于+40℃，不低于一5℃，并且24小時內平均溫度不高于+35℃。

b、空氣清潔，相對濕度在最高溫度為+40℃時不超過50％，在較低溫度時允許有較高的相對濕度。例如+20℃時為90％。但應考慮到溫度變化：有可能會偶然地產生凝露。

c、海拔高度不超過2000mm。

d、本裝置適用于以下溫度的運輸和貯存：一30℃至+55℃的范圍之間，在短時間內(不超過24小時)可達+70'℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作。

e、如果上述使用條件不能滿足時，應由用戶和本公司協商解決。
